開窗器的發展已有近20多年的歷史。最初電動開窗器僅僅工作于單體窗戶的電動開啟，無任何外接傳感器的聯動功能。隨著越來越多現代化樓宇的建成，特別是高層、超高層樓宇的建成，對高空窗戶的如何自動開啟，則使電動開窗器越來越受重視，且有的國家已明文規定 高空玻璃幕墻的窗戶開啟必須使用電動開窗器及相關聯動系統。
電動開啟窗、電動開啟扇以及開窗器控制箱的應用越來越廣泛，越來越被大家所接受。
本文著重討論開窗器在開窗應用，以及在智能樓宇聯動方面的應用，同時探討今后的發展方向?！ ?/span>
一、電動開窗(windowing )器的組成
電動開窗器(英文Actuator for window或Windows opener)是電氣自動化技術發展的產物。 由于它的出現一改以往手動開窗器的工作方式，使開窗變成一件容易的事。
電動開窗器的分類如下：
A.按驅動機構分：
液壓推桿式、鏈條式、齒條式、蝸桿式
B.按工作電壓分
交流220V/50H
Z、直流24V工作
無論是何種電動開啟窗，一般電動開窗器的組成如下：
1、電源AC/DC；2、電動機(MOTOR)；3、執行機構；4、限位開關；5、觸 頭
為了有效地控制及改變行程，幾乎所有的電動開窗器均加裝行程限位微動開關。另外實業的EGR電動開窗器在電動機中還可加裝過熱保護及工作信號反饋等附件，且努力使電動開窗器向智能化(Intelligent)方向發展。
二、電動開窗器的一般指標
不同類型的電動開窗器由于其工作方式不同，故電氣指標不盡相同，但以下指標是必不可少的。
1、驅動力(Thurst/Tractive Force)(含外推力及收縮力)
此指標直接與被驅動窗的自重有關，單位一般為牛頓(N)。以目前掌握的國外資料看，單體式電動開窗器的驅動力最大可達2000N。
2、伸縮行程(Opening/Closing stroke)
直接影響窗開啟的角度大小
3、行程工作速度(Translation Speed)
一般以mm/s為單位。由于要求電動開窗的速度不宜過大，故現有指標（target aim)均≤40mm/s。
一般該速度是不可調的。
4、工作頻率(Working Frequency)
指單位時間內反復工作的次數。該指標直接影響電動開窗(windowing )器的工作壽命。一般電動開窗器不太適合反復頻繁開啟窗戶的場合。
5、工作電壓(Operating Voltage)
根據電動開窗器的應用場合，是一般通風開窗還是與消防跑煙功能聯動來決定電壓性質及等級。
一般場合時可選AC220V電壓工作方式；在與消防系統聯動及要求安全電壓的特殊場合應用時 ，則選DC24V電壓工作方式。
6、功率(Power)
7、工作電流(Actuator Current Only)
此指標可為選擇大型電動開窗器聯動系統的用電提供參考。通常場合在智能樓宇中電動開窗器一般一次使用數量可達幾百只。
除以上幾個主要指標外，還應注意的如：安裝方式、絕緣等級、有無過熱保護、工作環境溫 度及有無信號反饋等。
三、單體電動開窗器的應用
大多數的電動開窗器機身的安裝為外露式。根據其工作用途不同有不同的安裝方式。您可以在準備購買前，咨詢我司400 033 1003客服專線，或致電13651967778 楊工進行咨詢。以達到電動開啟窗的最佳效果。
四、開窗機的聯動應用

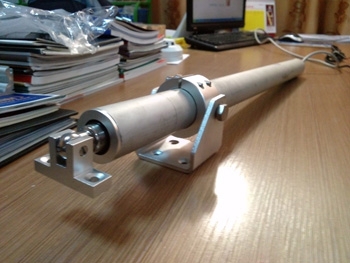

這里的聯動應用是指電動開窗器與樓宇自動化系統配合使用，一般有如下兩個聯動系統。開窗機廠家 適用于大型窗戶的上鎖/解鎖插銷。 推桿式(外裝)開窗器 推桿應為特殊工藝處理、具有較高剛度和強度的不銹鋼制作。推程：300～1000mm，推力：300～2000N，自鎖力不小于1500N。 根據不同型號可分別用于外開窗戶(可安裝于頂部、底部、側邊、中旋位置)，外開傾斜屋頂和大型墻面的重型窗戶、幕墻和玻璃屋頂(可安裝于頂部、底部、側邊位置)，以及高位置的屋頂窗。
1、與消防系統聯動
電動開窗器在消防系統(system)中主要作為窗戶開啟的執行機構，用于火災情況(Condition)下的緊急跑煙功能。
一般要求電動開窗器具有一定的限時耐火性能及直流弱電(一般DC24V)驅動。同時在整套聯 動系統中，開窗器的系統具備如下的功能：
(1)后備直流電源浮充工作及斷電后備直流電源自動切換功能。電動開窗器具有先進傳動技術和驅動機構，結構緊湊，美觀大方，噪音小，剛度足，安裝方便等特點。它可根據使用要求附設遙控開啟、煙霧、溫度、風控、雨控傳感裝置。主要適用于各種立轉側窗（天窗）的電動啟閉。后備直流電源大小可根據現 場系統配置來選擇蓄電池的A/H。
(2)具有指示信號自動返回消防中心功能。此功能用來判斷開窗器的工作狀態。
(3)可獨立構成局域火災預警系統。即在該系統中有外接煙感、溫感接口。
(4)具有獨立的無源接觸點。
2、與室內環境控制系統聯動
在該聯動系統中，一般是由電動開窗(windowing )器根據樓宇監測中心的信號或自測信號自動開啟/關閉 通風窗、遮陽百葉、窗體陽光反射角度等，用以調整及控制室內的濕度、溫度及含氧量(新 風 量)等，以達到整個系統的環境指標要求。該聯動系統的存在更能充分體現智能樓宇的優越性。
五、電動開窗(windowing )器的發展及設想
電動開窗器雖為窗戶開啟的一種執行機構，但隨著對現代化智能樓宇的要求及配置 越來 越高，電動開窗器應向智能化方向發展，而非僅僅是一種單體的執行機構，今后電動開窗器 的發展方向在如下兩方面：
A、模擬量行程控制
目前的電動開窗器由于是開關量指令控制（control)，單次全行程工作方式。而對于要求能根據反饋信號來控制開啟行程(窗開啟角度、百葉對陽光的折射角度等)的場合，則這種開啟工作方式則 不 適用。模擬量行程控制即可將開窗器的工作行程設定為一種與反饋信號/驅動信號構成的函數關系(非開關量)，由此根據實時檢測的變量(要求)來決定這種行程的工作大小。這種電動開 窗器特別適用于室內環境控制系統中。它可根據室內外檢測及計算的通風量要求，比較精確 地執行窗戶的開啟角度控制，進而對諸如通風量、含氧量、光照度、冷暖風等參數進行動態 調節。當然這種調節系統，首先要對系統建立起動態模型，并充分考慮環境參數的變量慣性 ，然后再設定開窗器的工作方式。扇上，下自由滑動。為了防止窗的左右晃動，我們還設計了四個壓輪，用于安裝在窗 扇的四個角上。
6.2 平衡器重量的選擇
由于窗的長度，寬度的不同，窗扇的重量也就不同。電動開窗機窗戶自動打開和關閉的機器，可以根據天氣的情況自動的開關窗戶，一般用于大型體育館、鋼廠、發電廠等。為了使我們的平衡器適應不同的重量， 我們將平衡器里面的螺旋彈簧(Spring)分成3種厚度。在平衡器的外部用不同的顏色來區分，分別為 紅頭，綠頭和黑頭。在這三種顏色中，紅頭的彈簧最薄，因此所承受的重量最輕，而黑頭所 能承受的重量最重。但是，應該指出的是，不是說選擇黑頭的就最好。如果窗扇的重量輕而 選擇黑頭，那么后果就是彈力太大，窗扇按下去很困難（difficult)，手指稍微撥一撥，窗扇即可彈上來 。所以，選擇什么樣的平衡器，應根據窗型，也就是窗扇的重量來定。
6.3 平衡器安裝時的調整
為適應不同的窗扇重量，在選擇彈簧厚度以后，安裝時要對平衡器進行調整。最佳手感是， 窗扇的上，下移動的手感都一樣。但是，由于機械本身的性能，我們要求窗扇在剛剛安裝時 ，平衡器略微緊一點，具體的表現是往下來重一些，往上去輕一些。在使用了一個階段后，會自然達到平衡。
平衡器的調整很簡單，但是，如果從來沒有安裝過的人覺得有點難，這是因為沒有經驗所至 。在平衡桿上端固定住以后，將平衡桿的下端可旋轉部分推至最里端，然后順時針旋轉。窗 越重，所需旋轉的圈數越多。但是，這里面有二個問題需要注意。
1、旋轉圈數的多少。由于窗扇的重量的不同，自然旋轉圈數也不同。但是到底需 旋轉多 少圈，這里面就有一個經驗的問題。我們經過測試后給出了一個理論圈數，但是，在實際的 操作中，還要根據具體的情況來定。
2、由于材料，加工淬火的過程不同，彈簧與彈簧之間可能會有不同。因此，如果前 一根彈簧轉轉了3圈，后一根彈簧可能只要轉2圈半。這也給我們的安裝帶來了困難。
根據我們以及數年的安裝經驗，我們的很多客戶是這樣安裝的。在安裝第一扇窗時，根據窗 扇的重量先旋轉數圈，再試窗扇的上下的手感，直到感覺舒服為止。然后用彈簧秤秤出這個 時候的彈簧的拉力。在調節以后的平衡桿時，就用這個拉力數據來決定旋轉的圈數。 這樣，調出來的彈簧的承受力都是一樣的了。
6.4 平衡器安裝好，壞的標準
平衡器安裝是否好，其實是很容易判斷的。那就是窗扇的上下的手感是否一致。窗扇是否左 右晃動，窗扇在關閉時，開關是否靈活等等。在有了安裝經驗以后，我們相信這些都不會成 問題的。因為多年的安裝和使用的經驗使我們很多的組裝廠都已經具備了這個能力，并且在 不斷地完善。
最后，我們建議在安裝平衡器的時候，尤其是美式窗型，需要加裝副框。用木或者鐵做一個 外框加裝在窗扇的外部，以確保窗扇在安裝以及打發泡劑以后仍然保持窗框的平直度。
